GSM сигнализация Spider S301 установка на автомобиль Nissan X-Trail T30 (2005 г.)

Исходные данные: Штатная система. Другой, дополнительно установленной системы охраны нет. Штатная система управления различает:

  •  постановку под охрану и запирание дверей от штатного брелка;
  • запирание/отпирание дверей клавишей внутри салона;
  • запирание дверей ключом по сигналам от цилиндра замка.

Ставить будем Spider GSM S301.

Особенности установки:

Штатная система полностью сохраняет работоспособность. Контроль S301 — концевики капота, дверей (включая заднюю), датчик удара внешний 2-зонный, датчик объема внешний 2-зонный, датчик наклона (свой, на борту), бортовое напряжение, микрофон прослушки салона.

Схема управления Nissan T30 позволяет контролировать водительскую дверь отдельно, подключив к отдельному входу. Внимание! Концевик капота потребуется установить свой. Общее управление: Постановка — от штатной системы. ЦЗ — от штатной системы или S301; Блокировки — штатный иммобилайзер и S301; Контролируется периметр (капот и двери, включая багажник), удар (2-зонный датчик), объем (2-зонный микроволновый датчик), наклон (встроенный датчик), бортовое напряжение.

Управление S301:

Постановка:

1) Брелком штатной системы.

2) Отдельная постановка Spider GSM S301 своими средствами (RFID-метка, дистанционно с телефона, кнопка VALET).

Снятие:

1) Только собственными средствами (в целях безопасности). — Блокировка, управляемая S301 c возможностью дистанционного включения)

Контроль S301 — концевики капота (устанавливается дополнительно), дверей (включая багажник), датчик удара 2-зонный (устанавливается дополнительно), датчик объема микроволновый 2-зонный (дополнительно устанавливается), датчик наклона (свой, на борту S301), бортовое напряжение, микрофон прослушки салона

Управление доводчиком стекол — системой S301

Управление доводкой люка (подключается напрямую, без доп. блока) — S301;

Для S301 устанавливается отдельная сирена Дополнительно: наклон (встроенный датчик), звук салона (установлен микрофон), бортовое напряжение. Дистанционное выключение зажигания (DTMF-управление) по цепи блокировки

Подключения S301:

— зажигание

— концевики капота и дверей

— датчик удара

-датчик объема +12В постоянный — масса — сигнальный светодиод — микрофон прослушки салона — сигнал постановки (постоянный уровень от блока TCU) — реле блокировки (цепь — по выбору нормально разомкнутое реле) — цепи управления ЦЗ — цепь управления доводчиком окон — цепь управления люком — антенна — кнопка VALET

GSM сигнализация S301 установка на автомобиль Nissan X-Trail T30 (2005 г.)

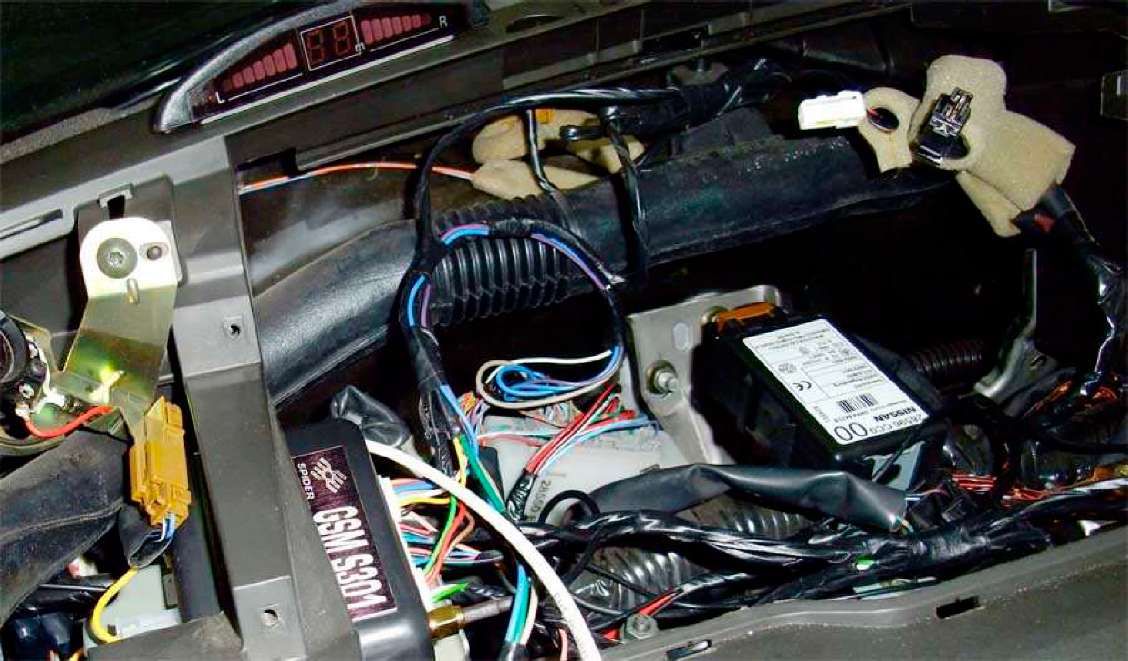

Датчик удара Место установки — металлический кронштейн под торпедо, крепление — стяжка. Датчик объема Устанавливается по центру между передними сиденьями под центральной консолью. (см. схемы разборки в примечании). Сирена Место установки сирены — любое удобное под капотом. Желательно максимально вверху и подальше от колесных арок, чтобы нельзя было достать снаружи. Микрофон Устанавливается в любом месте, обеспечивающем хорошую прослушку салона.
