После установки Spider GSM S301 на FORD Fiesta 2012 ( 3-х дверка ) клиенту, через некоторое время, захотелось реализовать доводчик стекол .

“пораскинув мозгами” при наличии 3-х свободных выходов на блоке автосигнализации Spider GSM S301 , было решено потратить 3 реле ( 2 на 5 контактов и одно на 3 контакта, предохранитель и немного проводов … 🙂

Столько реле из-за желания реализовать последовательное закрытие окон.

1-е реле на на 4 контакта ( одна НР пара ) для временной подачи питания на водительскую дверь перед постановкой на охрану на 25 сек

2-а реле разрывают штатную силовую цепь закрытия приводов теклоподъемников и подают +12В на двигатель.

для реализации алгоритма были задействованы выходы 5-6-7 блока автосигнализации Spider GSM S301 , выход 5 настраивался на подачу импульса длительностью 25 сек с задержкой 1 сек , выход6 – импульс 10 сек с задержкой 2 сек , выход7 – импульс 10 сек с задержкой 6 сек.

Задежки были подобраны так чтобы закрытие водительского окна началось после закрытия пассажирского .

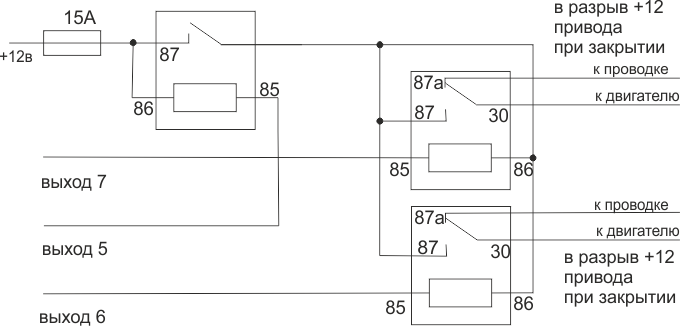

На схеме это выглядит так :

доводчик стекол Ford Fiesta 2012



таким образом можно закрыть и 4 окна и люк и т.д. , добавится только количествово реле … ну и естественно нужное колличество выходов. Можно задействовать встроеное реле ( обычно используется для управления сиреной ), но тогда потребуется отдельное реле для сирены, которое можно установить вместе с сиреной под капотом 🙂
